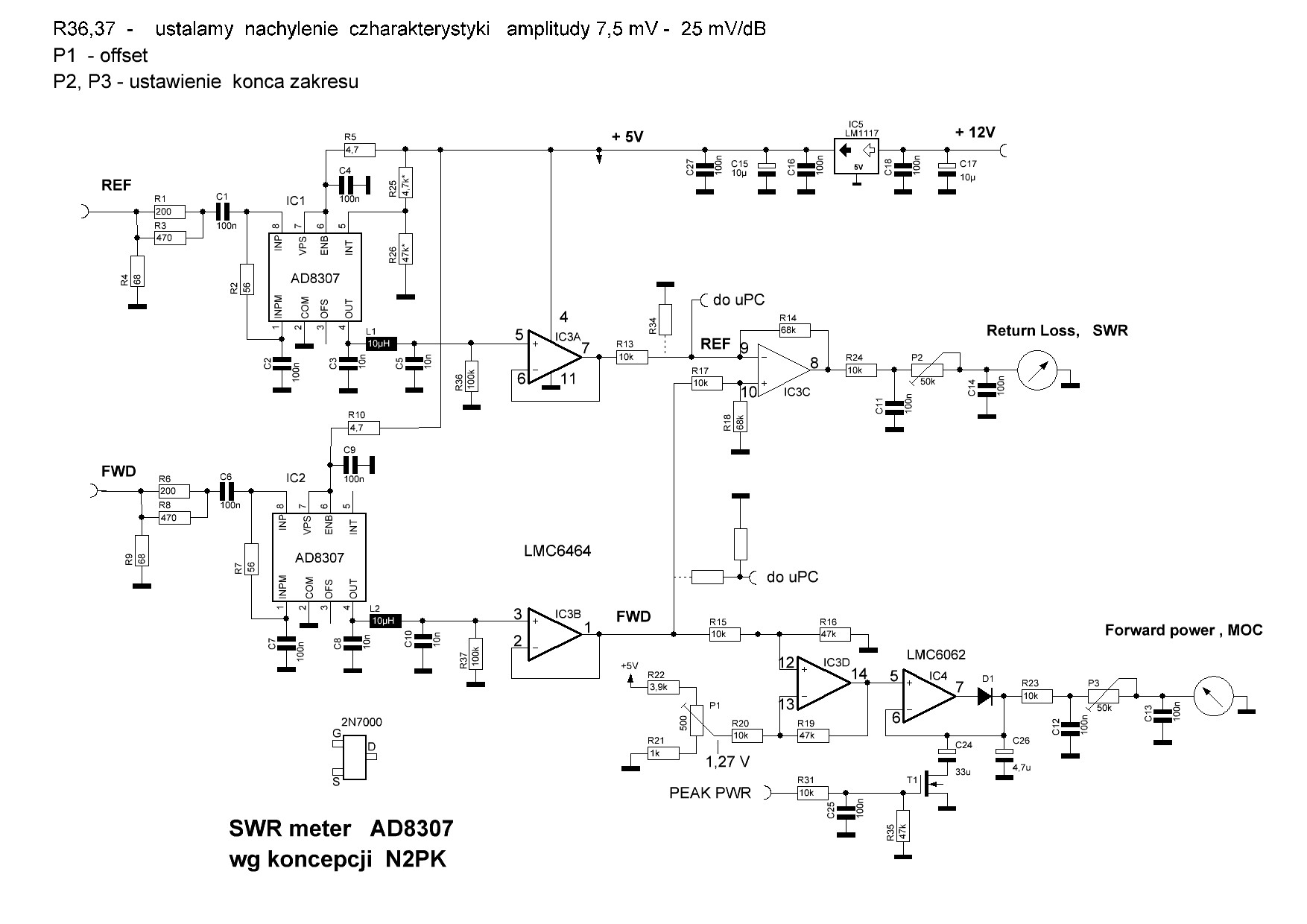

Zrobiłem nowe PCB uniwersalne – można zrobić wskaźnik lub miernik SWR + pomiar mocy. Co chcemy zrobić decyduje dokładność pomiaru np- diody, diody + OP, AD8307, AD8307 + OP w układzie tradycyjnym ( miernik wychyłowy) lub procesor z LCD itp. Układ pomiarowy z AD8307 bazuje na projekcie Paula Kiciaka N2PK z modyfikacjami. Można zrobić SWR meter na pasmo 2M – z trymerami C do kompensacji o dobrych parametrach ( directivity – kierunkowość) > 40 dB. Ograniczeniem jest materiał ferrytowy – zrobiłem próby z ferrytami z materiału 61 z mocą 100W – próby z większymi mocami w toku. Poprzez regulację położenia lini przechodzącej przez środek trafa 2 można ustawić optymalne direcivity + regulację C1,2,3, dla pasma 2 m.
Mając VNA 500 , generator SME03, analizator HP 8591E zrobiłem pomiary mostka SWR – tandem match. Mając różne rdzenie ferrytowe – chciałem sprawdzić jakie parametry można uzyskać stosując różne kombinacje. Jako pierwotne uzwojenie zastosowałem sztywne kable RG142, RG401, łatwe w lutowaniu ( wytrzymują temperaturę do 200 stopni) . Zrobiłem próby z nawijaniem transformatorów T1, T2 w jednym kierunku lub przeciwnym. Ekran zrobiony z laminatu FR4 – dwustronny. Terminatory 50 om stosowałem R$S i Mini Circuits . Parametr decydujący o jakości tandem match to directivity ( kierunkowość). Tłumienie w torze głównym jest pomijalne < 0,18 dB dla dokładnego pomiaru należy stosować w VNA głowicę z detektorem liniowym. Newralgicznym elementem tandem mach jest transformator napięciowy, jego parametry są zależne od max mocy pomiarowej ( nasycenie ferrytu, temperatura Curie). W praktyce przyjmuje sie dla trafa napieciowego aby dla najniższej częstotliwości XL było większe ( 7 -10) x rezystancja mostka ( 50 om) Transformator prądowy nie jest tak krytyczny dlatego można stosować mniejsze wymiary . Ilość zwoi ( 10 – 40) jest ograniczona długością przewodu która nie powinna przekraczać 0,1 długości fali dla najwyższej częstotliwości dla 30 MHz < 1,2 m a dla 50 MHz długość < 67 cm ( występują większe błędy fazowe). W tandem match stosując diody jako element detektora możemy to stosować jako wskażnik PA, SWR ale jest to obarczone błędem wynikającym z nieliniowości diody. Większą dokładność uzyskamy przez zastosowanie układu logarytmującego np. AD8307 i mikroprocesora z korekcją błędów.
Referencje:
- http://k6jca.blogspot.com/2015/01/notes-on-directional-couplers-for-hf.html
- http://g3ynh.info/zdocs/bridges/index.html
- http://www.telepostinc.com/Files/phipps-1.pdf
- https://www.giangrandi.org/electronics/tandemmatch/tandemmatch.shtml
- https://dl6gl.de/swr-messbruecke-mit-software-korrektur-der-diodenkennlinie
- http://michaelgellis.tripod.com/direct.html

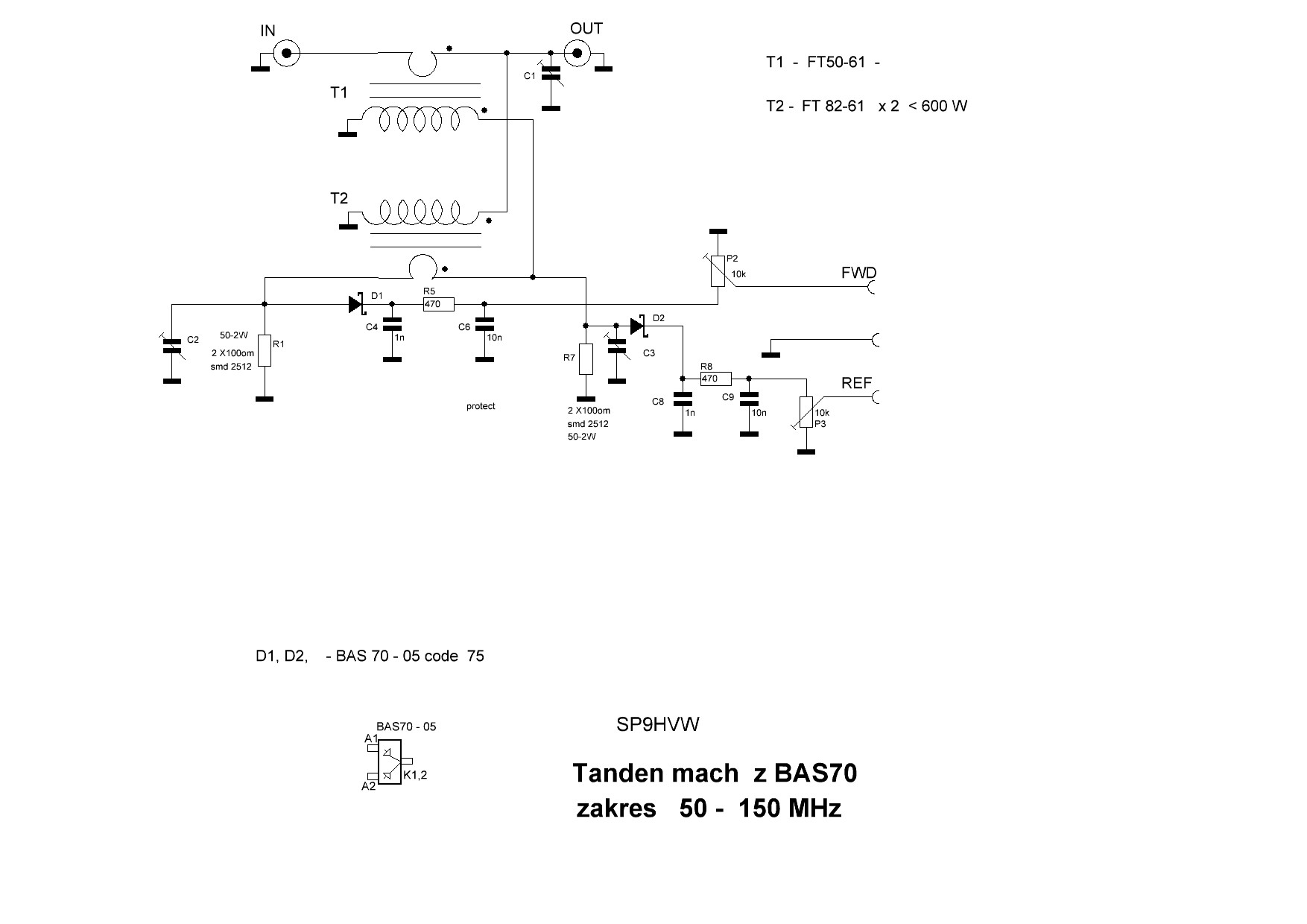

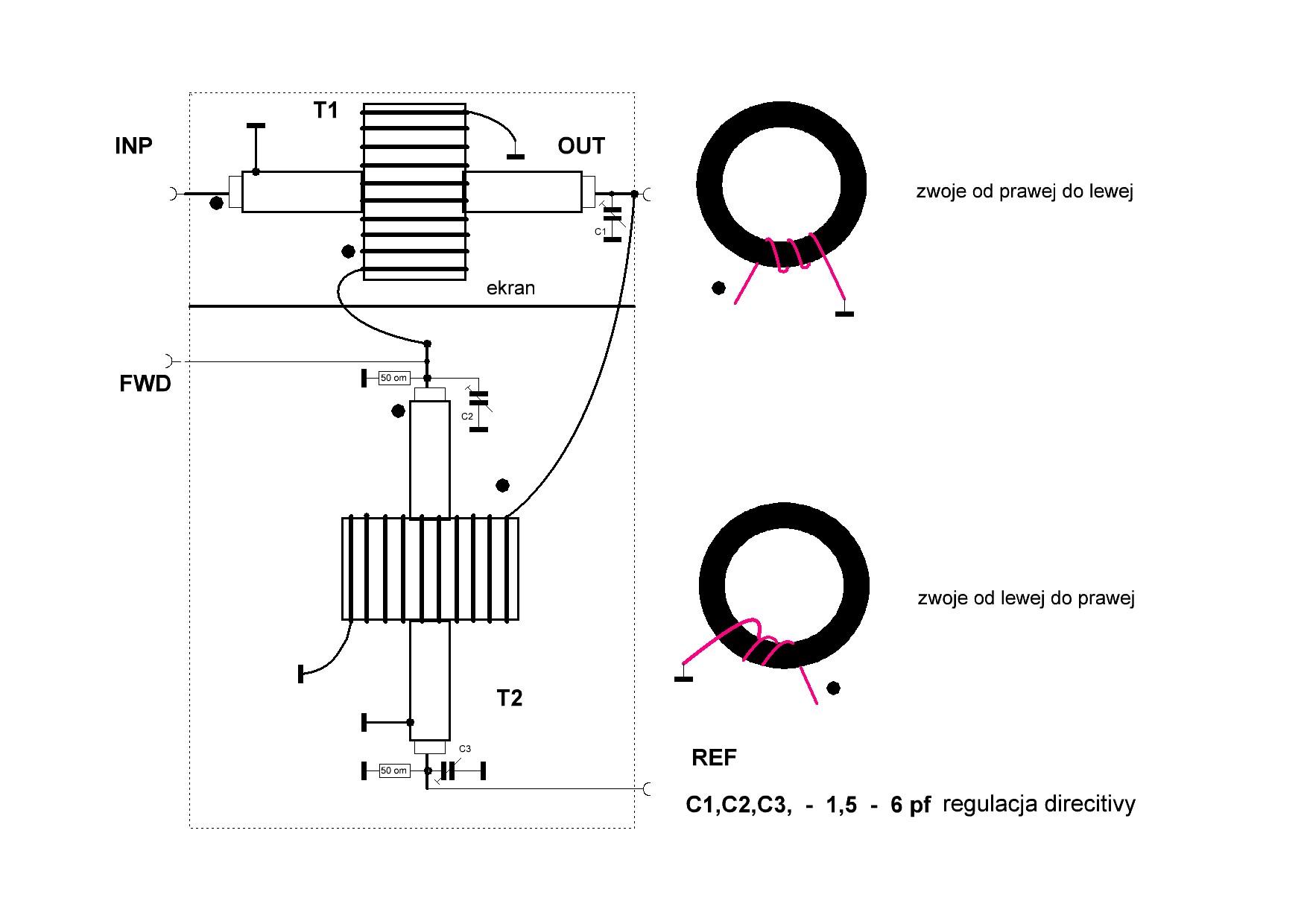

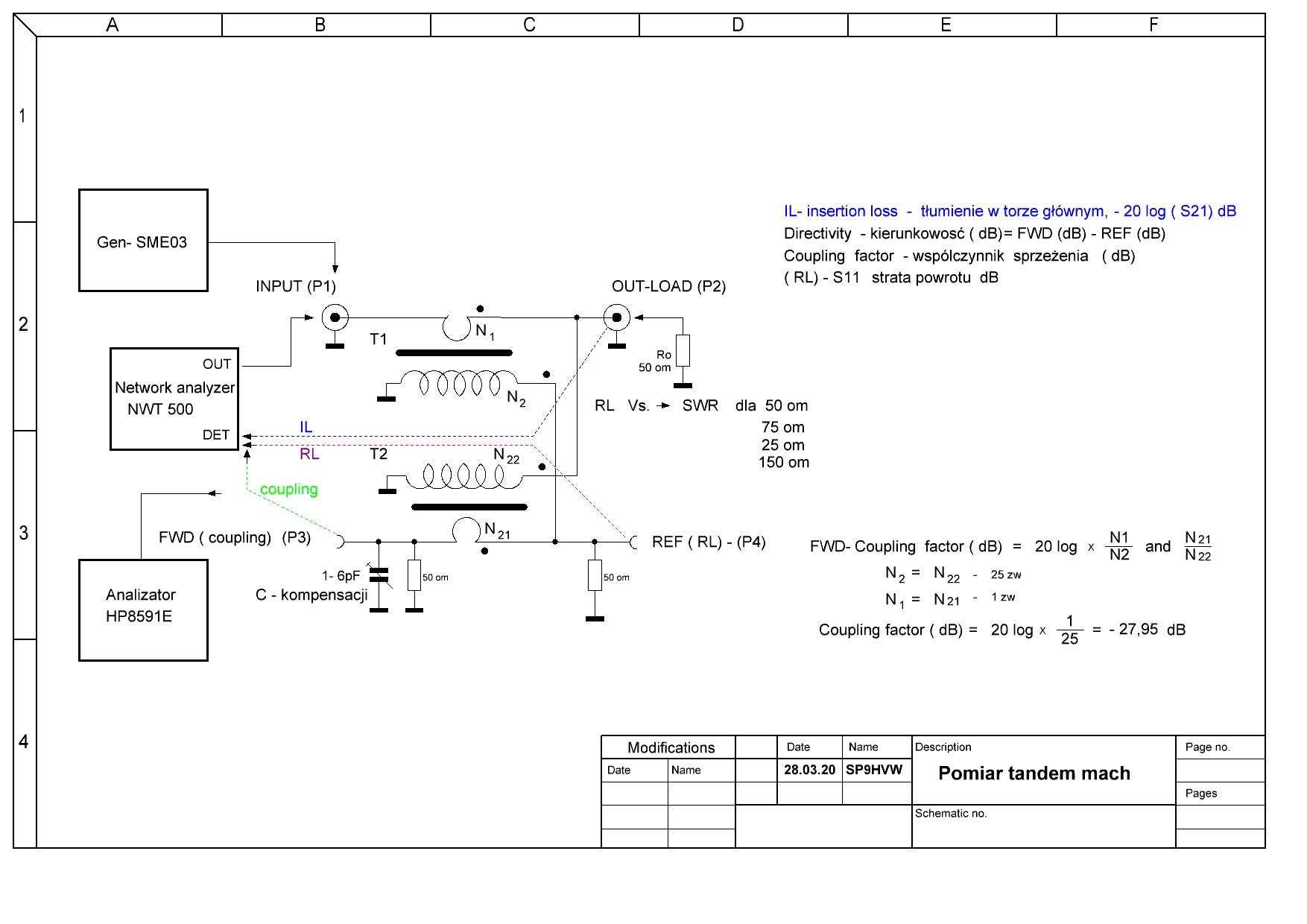

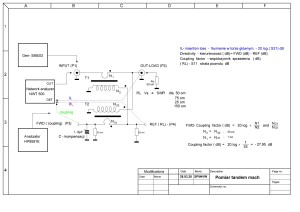

Schemat pomiarowy

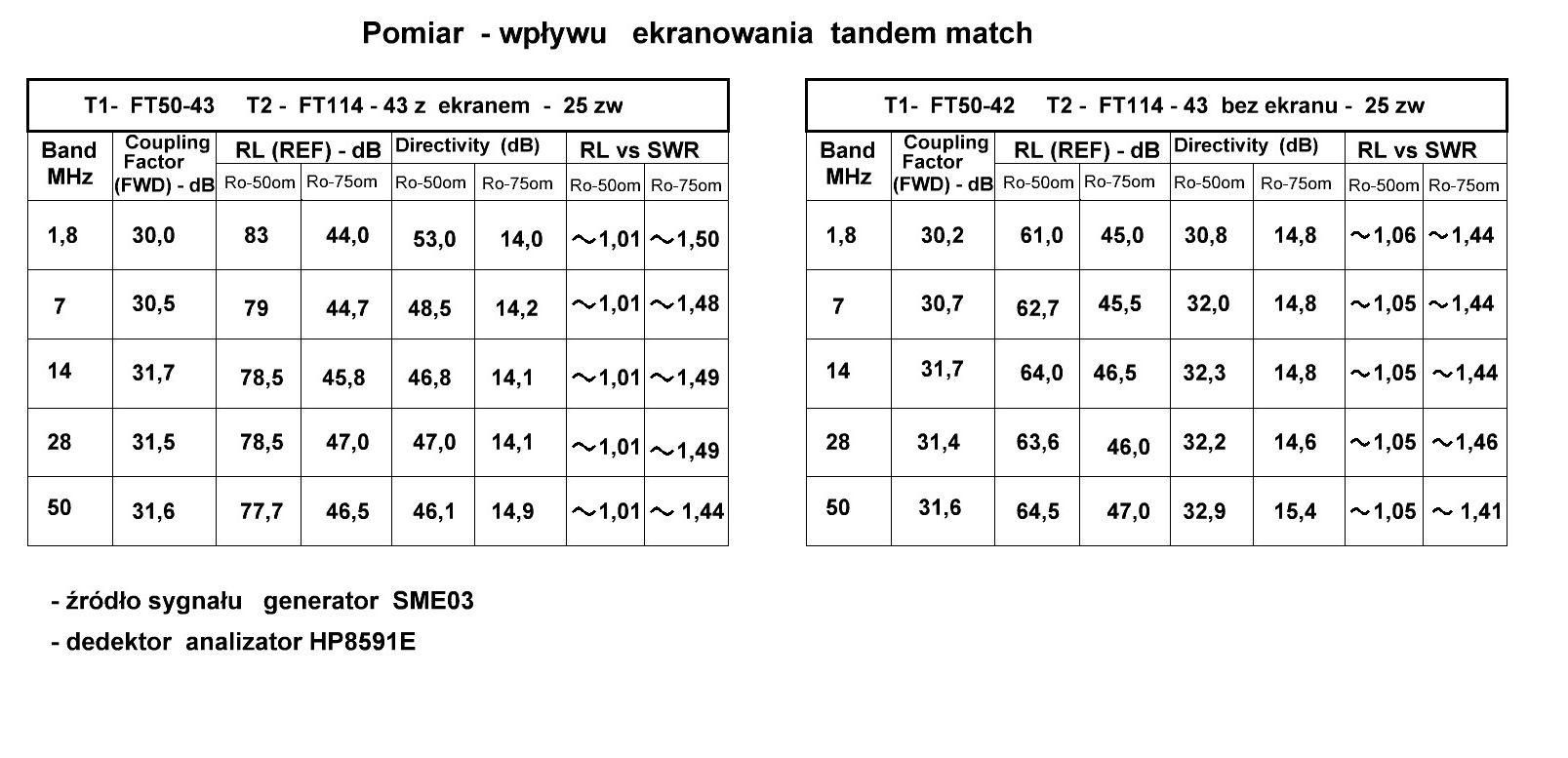

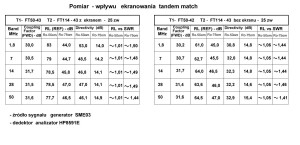

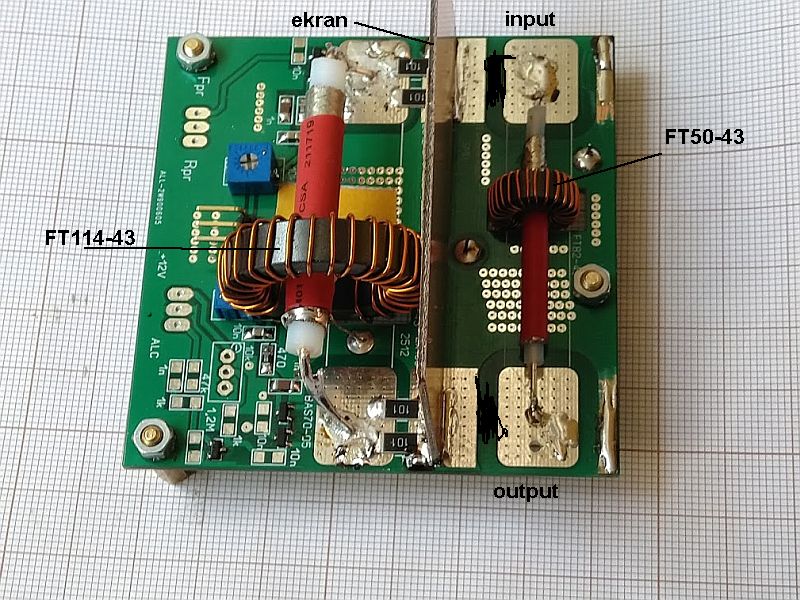

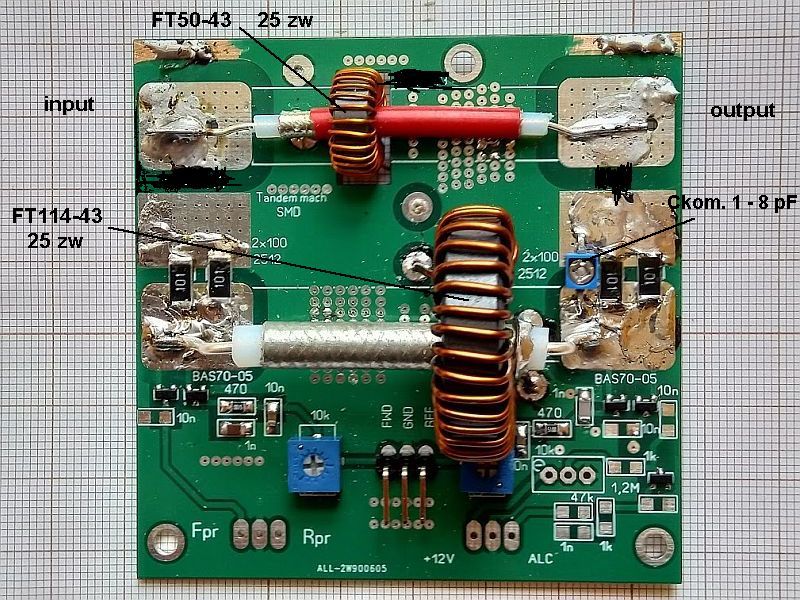

T1 FT50 – 43 T2 FT114-43

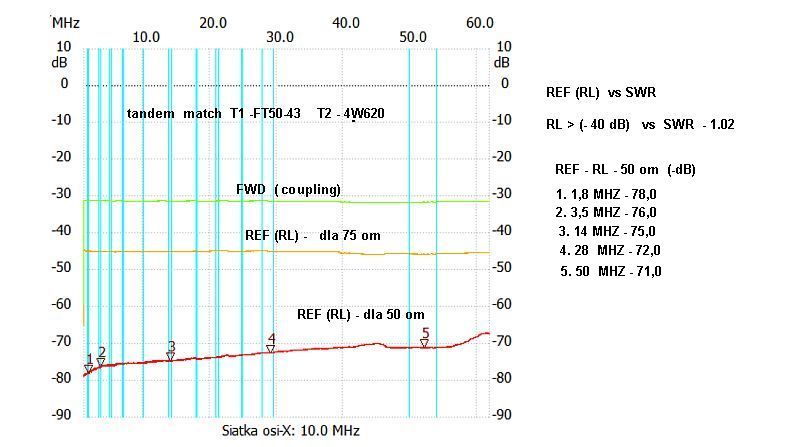

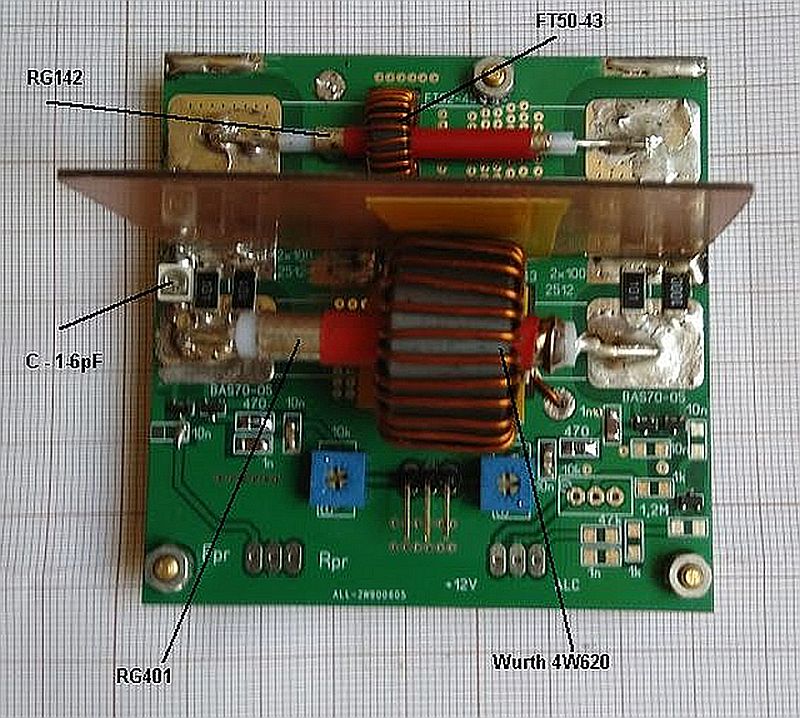

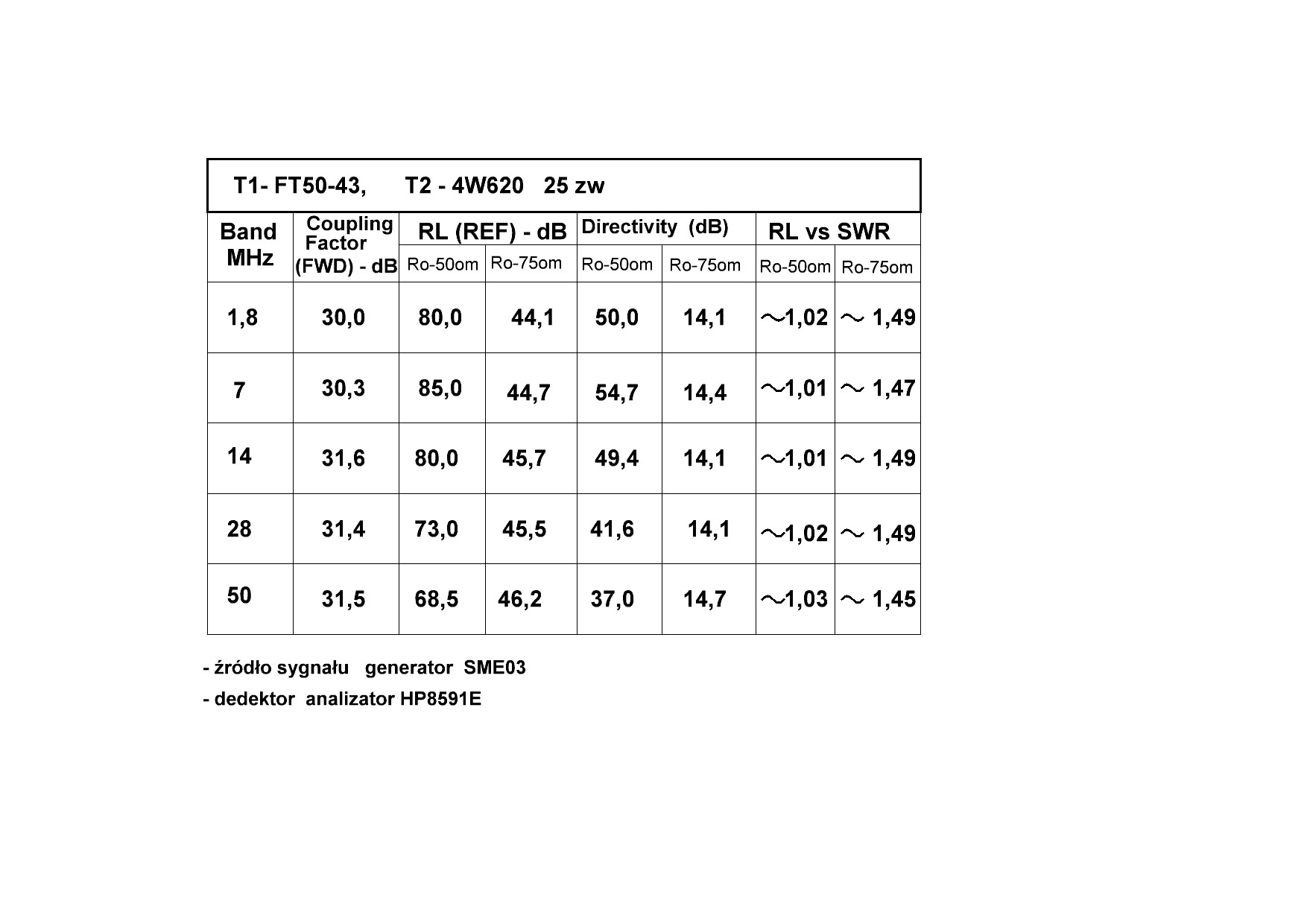

T1 FT50-43 T2 -4W620

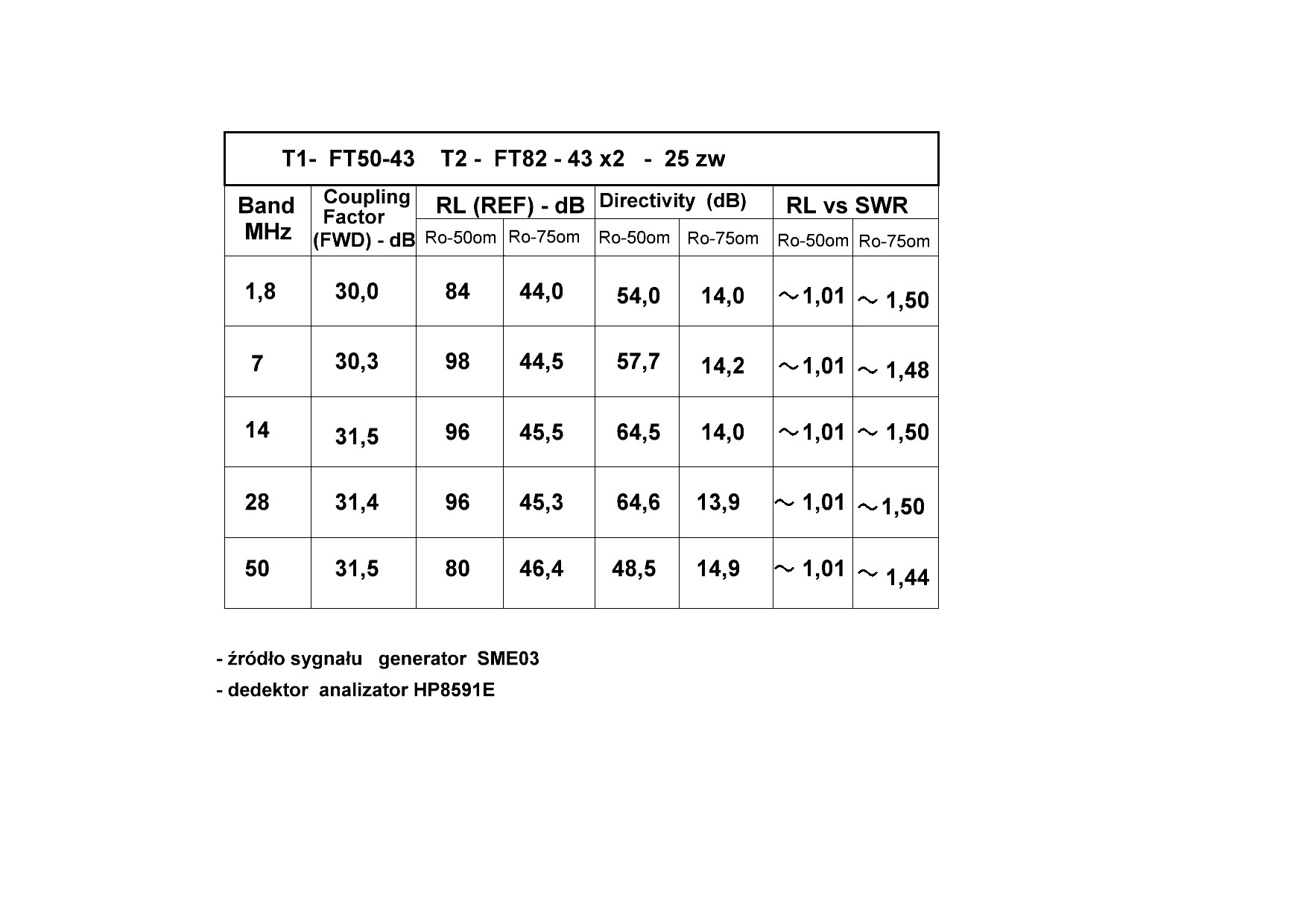

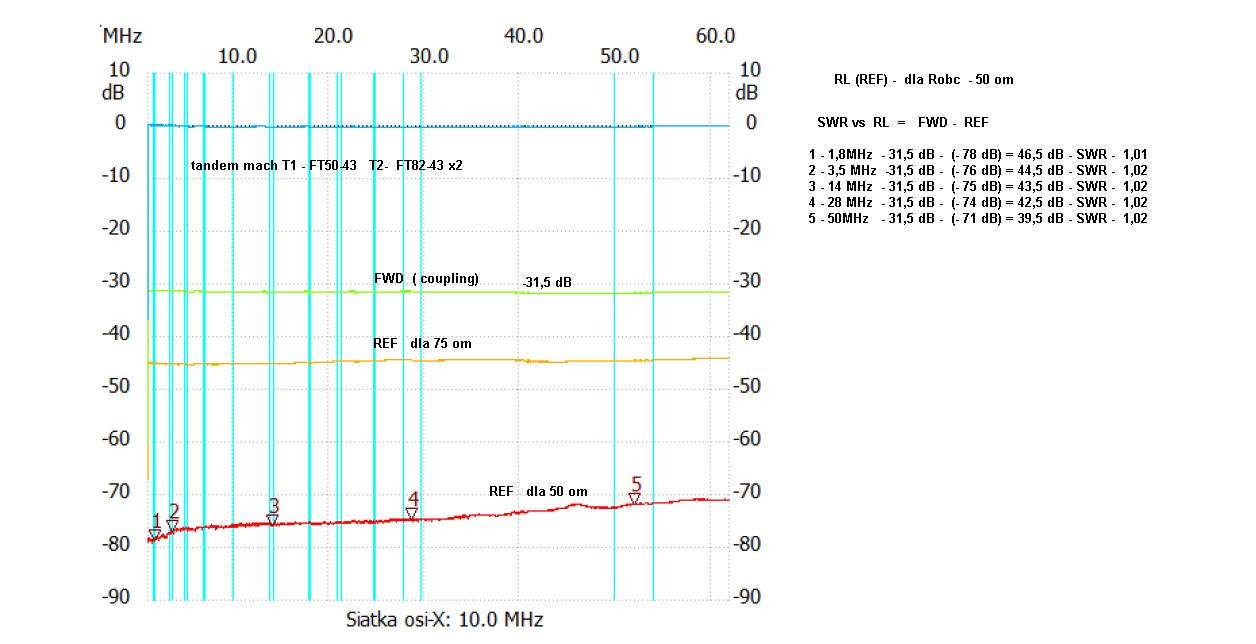

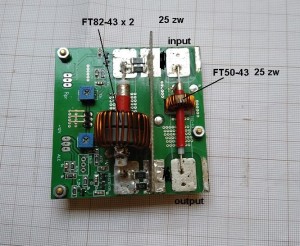

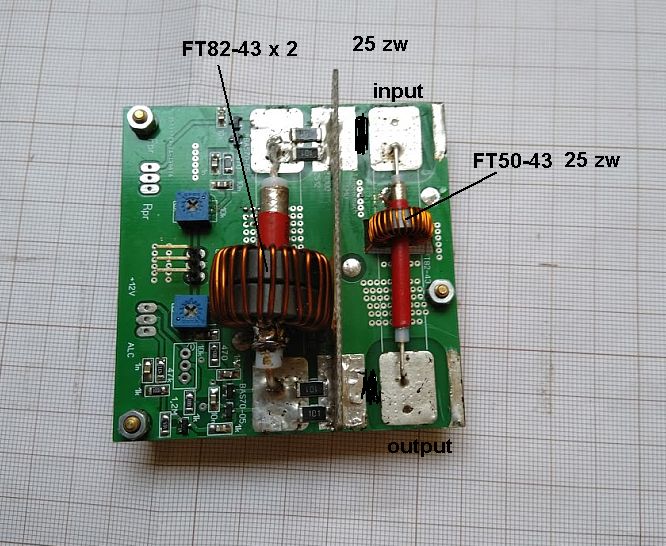

T1 FT50-43 T2 FT82 -43 x2

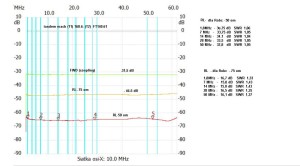

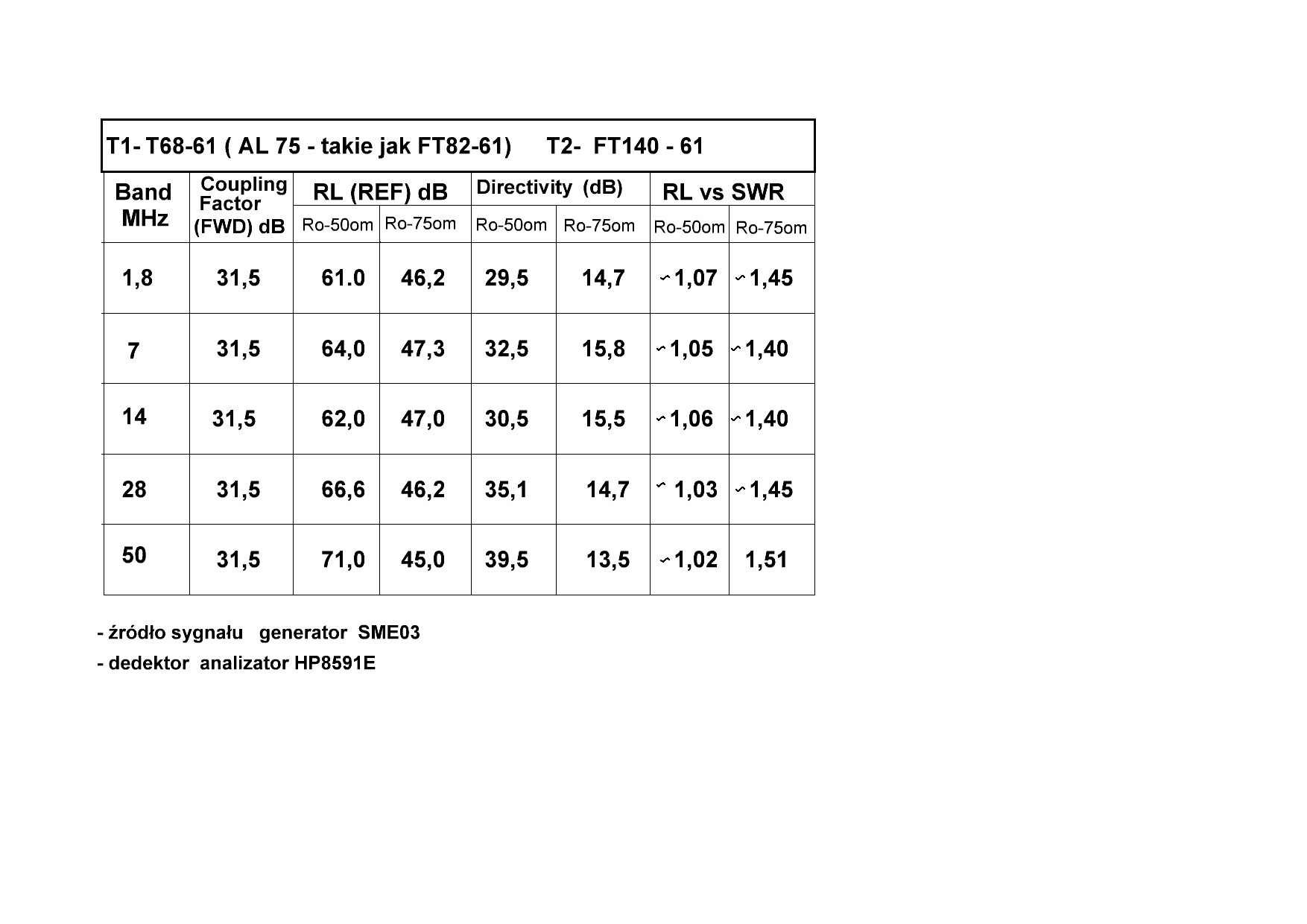

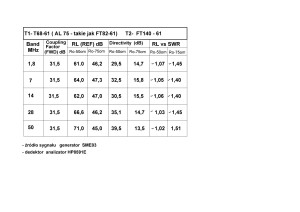

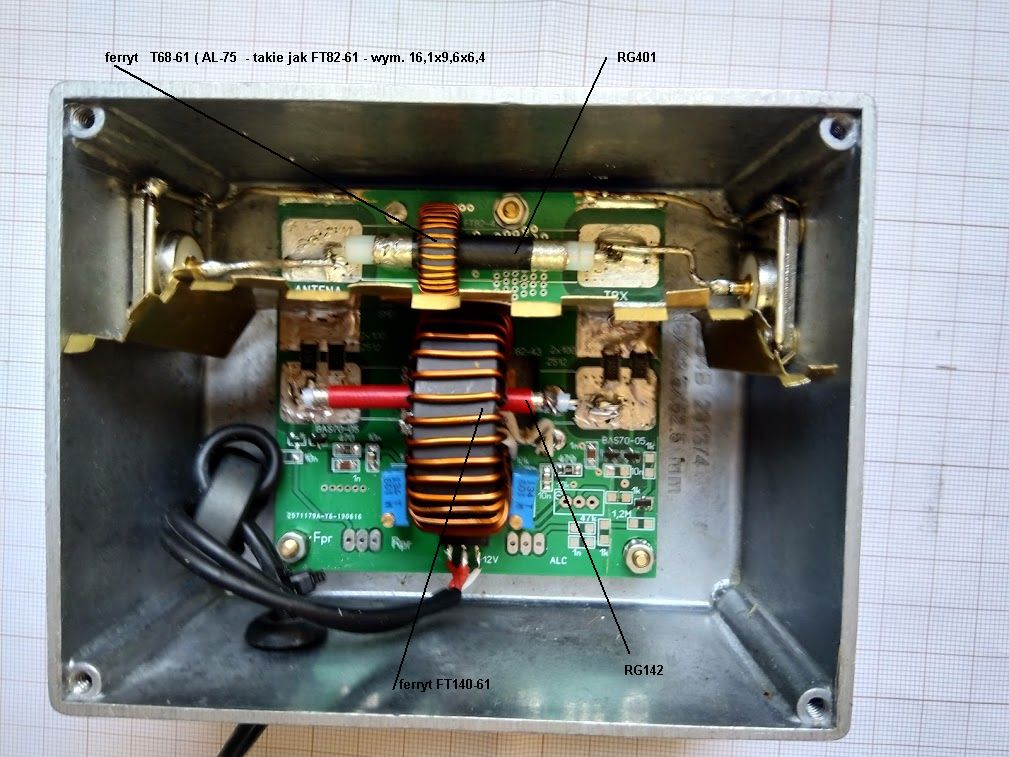

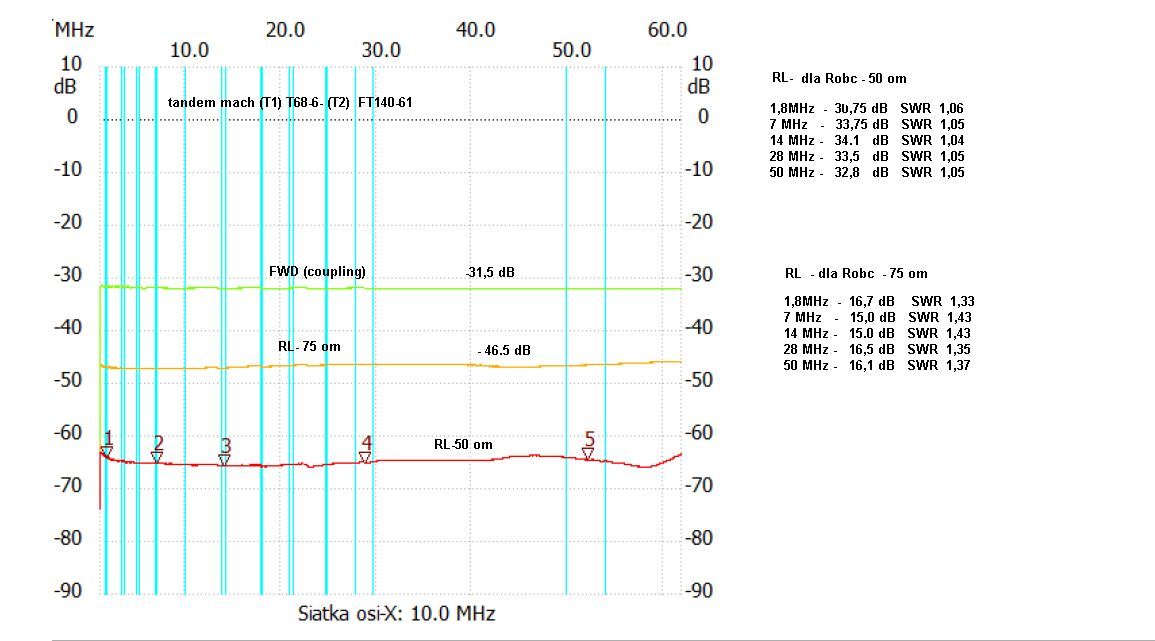

T1 T68 – 61 T2 FT140-61 w obudowie hammond

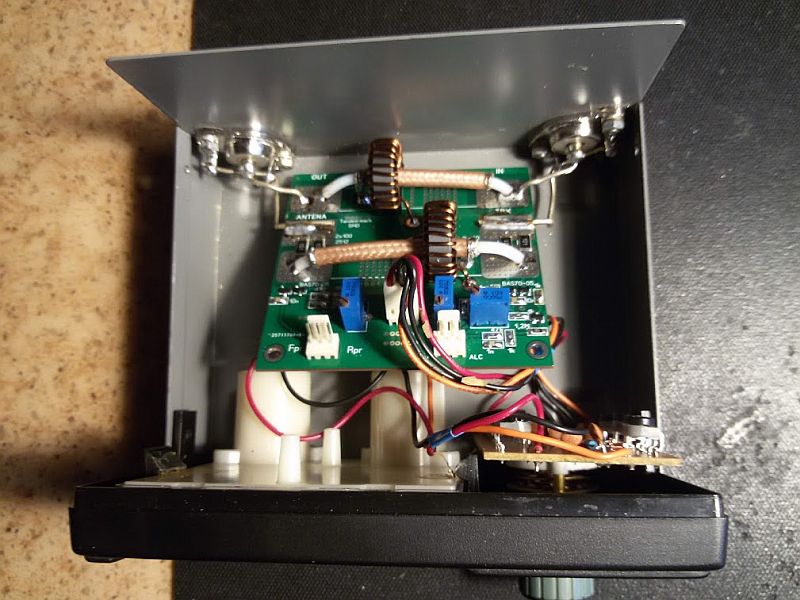

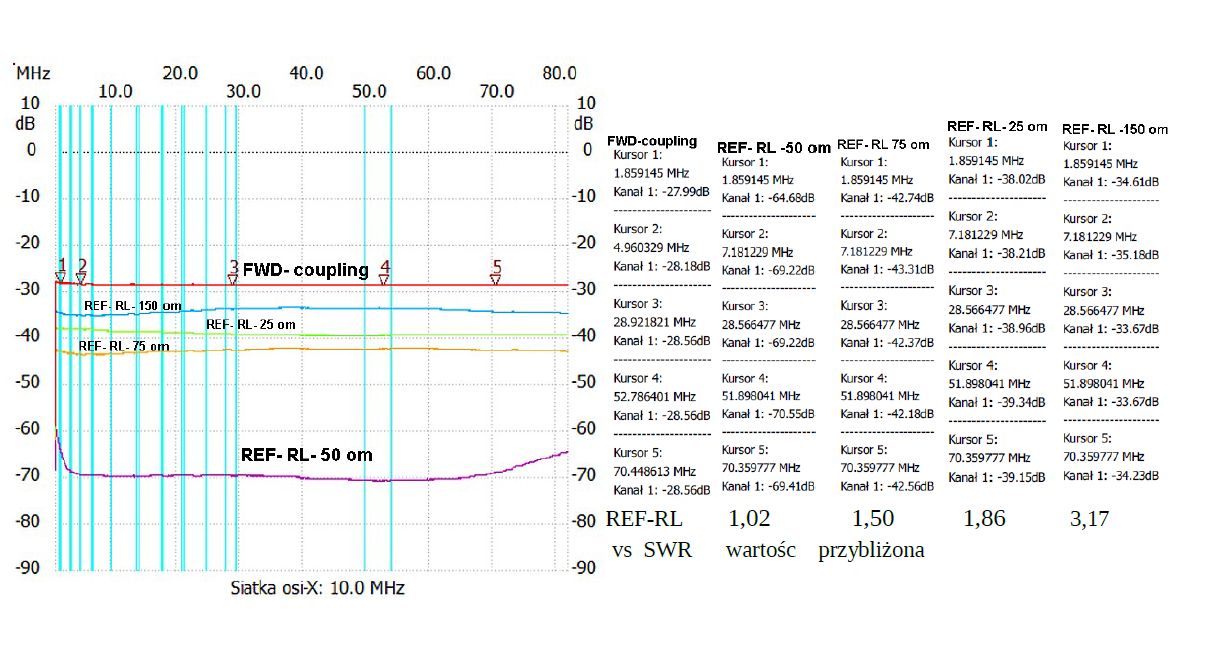

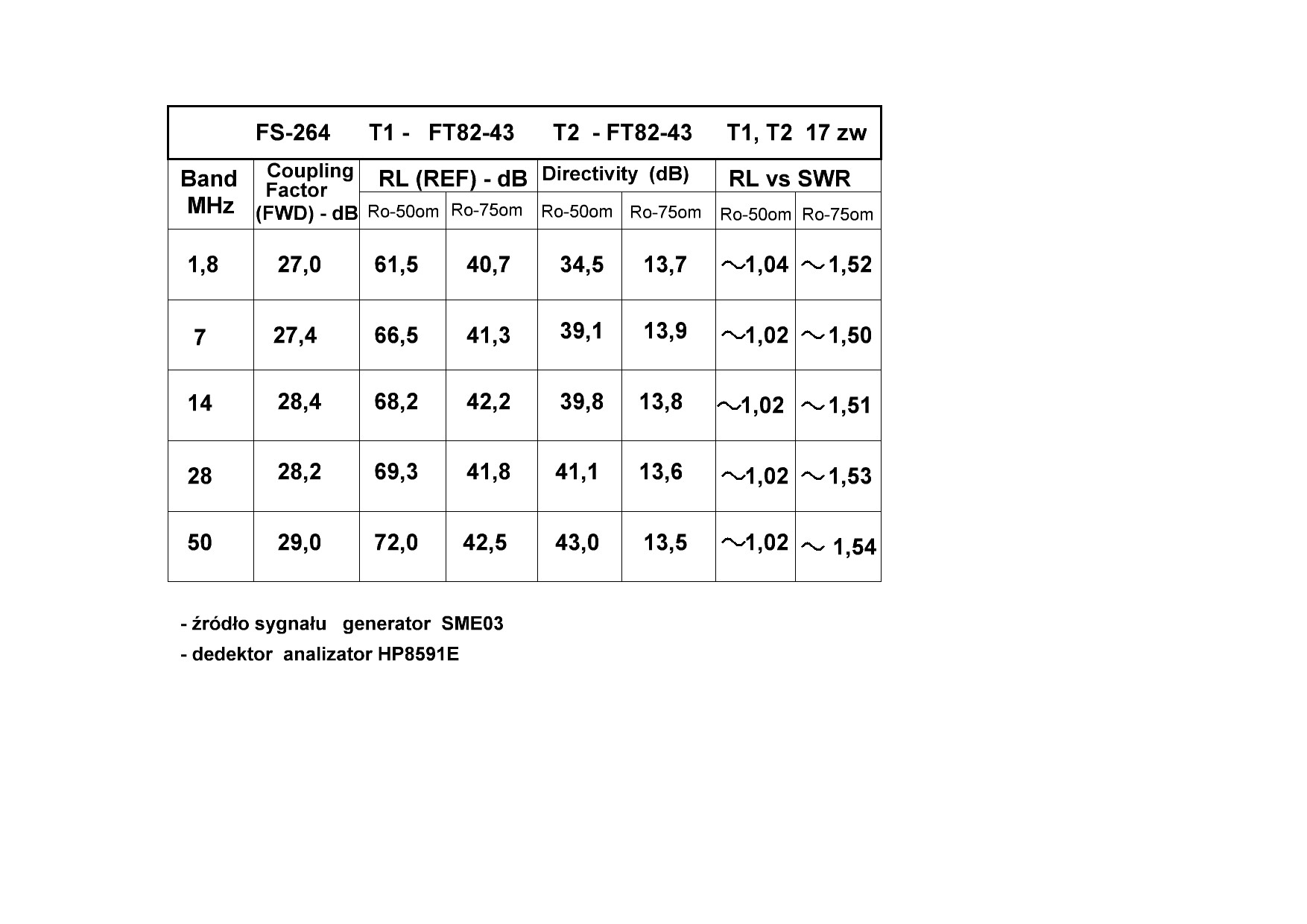

Pomiar tandem match – zastosowany w FS264 T1 FT82 – 43 – 17 zw T2 FT82-43 – 17 zw
